تفاصيل المنتج:
|
|
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | BT |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | اختبار BMS |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | USD 2700-5400 set |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 يوم عمل |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 50 مجموعة شهر |
|
معلومات تفصيلية |
|||
| مدخل الطاقة: | AC220V | نطاق تقلب التيار الكهربائي: | 170 فولت -260 فولت |
|---|---|---|---|
| بيئة العمل: | -10 ℃ -40 ℃ | رطوبة العمل: | 10٪ -90٪ |
| الطاقة القصوى: | 600 واط | مجال الجهد الكهربائي: | 0-5 فولت |
| الوحدة الحالية: | 60 ألف 、 120 ألف | البعد: | 410 * 420 * 200 مم |
| وزن: | 15 كجم | ||
| إبراز: | آلة صنع بطارية الليثيوم متعددة الوظائف,آلة تصنيع بطارية الليثيوم AC220V,نظام اختبار لوحة ثنائي الفينيل متعدد الكلور متعدد الوظائف |
||
منتوج وصف

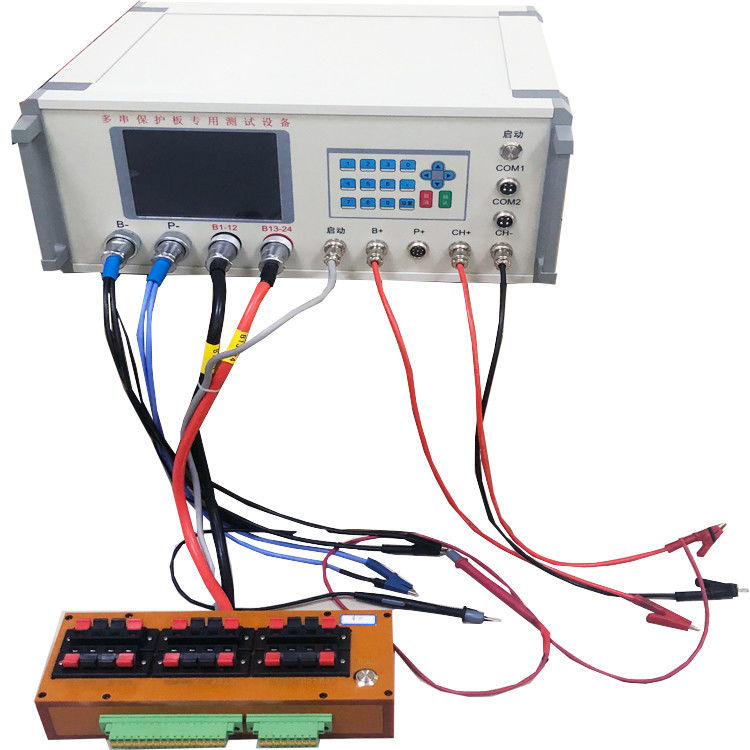

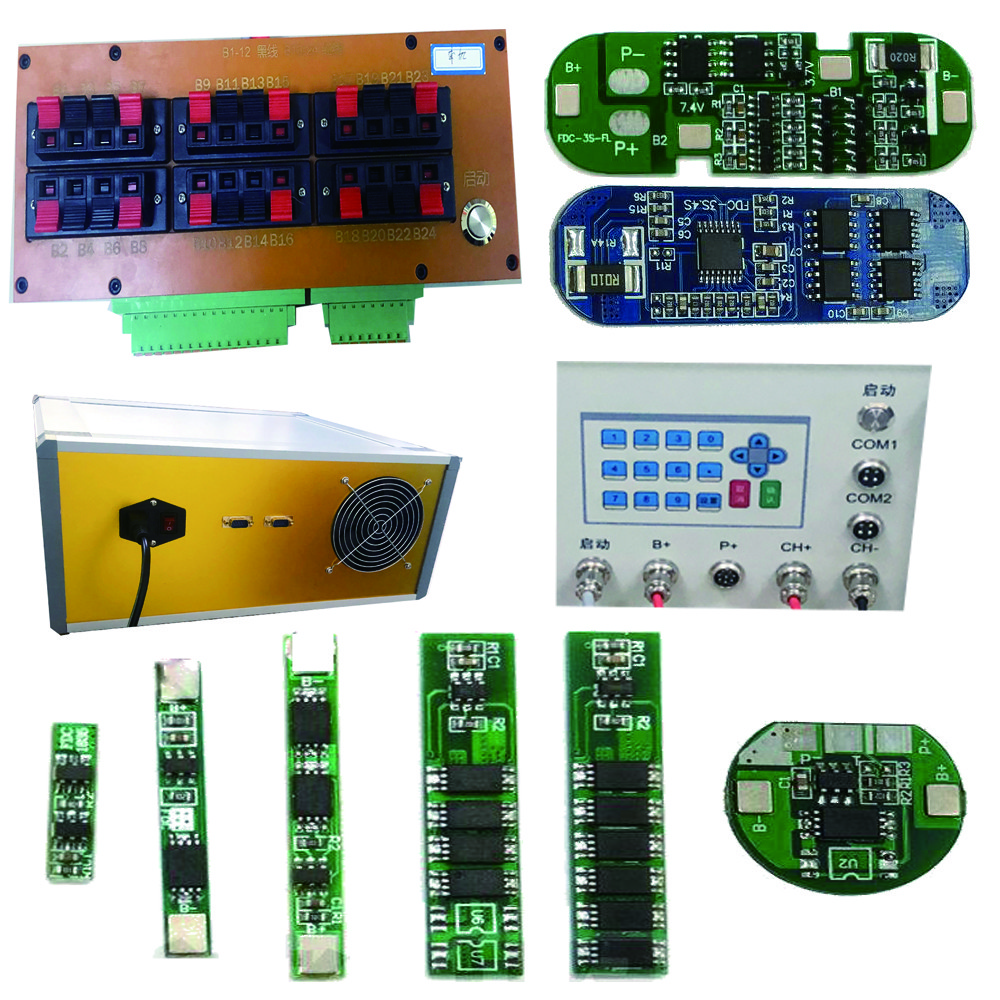

حزمة بطارية الليثيوم 1-24 سلسلة لوحة الحماية (BMS) جهاز اختبار ثنائي الفينيل متعدد الكلور
انتوردوكيشن:
يستخدم نظام اختبار لوحة الحماية متعدد الوظائف PBTS بشكل أساسي لاكتشاف ما إذا كانت المؤشرات الوظيفية
من لوحة حماية بطارية الطاقة ضمن نطاق المعلمات ، وذلك لتوفير مجموعة من الاختبارات
معايير للموظفين
تشمل وظائف الاختبار ما يلي: جهد حماية الشحن الزائد ، جهد استرداد الشحن الزائد ، حماية الشحن الزائد
الجهد ، الجهد استرداد الزائد ، حماية التيار الزائد ، اختبار أداء الضمان القصير ، الشحن
الحماية الحالية ، الجهد المفتوح المتوازن ، التيار المتوازن في الوقت الحقيقي ، إجمالي تيار الاستهلاك الذاتي للحماية
المجلس ، قسم واحد الاستهلاك الذاتي الحالية.
ميزة:
♦اختبار حماية ماس كهربائى (يعني الاختبار الحقيقي لحماية ماس كهربائى على مستوى ميكروثانية)
♦اختبار الاستهلاك الذاتي الفردي (قيمة التيار الأساسي لكل بوق لوحة واقية)
♦تيار التوازن والجهد المتوازن (لفهم التيار المتوازن والجهد المتوازن بدقة)
♦عندما يكون الجهد الأساسي منخفضًا جدًا ، يكون التيار مرتفعًا جدًا ، والجهد غير متسق ، لوحة الحماية
ستلعب لإيقاف تشغيل حزمة البطارية بأكملها
♦يمكنك اختبار الجهد والتيار الزائد للوحة الحماية
♦يمكن اختبار العناصر وفقًا لمتطلبات العملاء ، حيث تكون معلمات الأداء الخاصة بـ
يتم اختبار لوحة الحماية بدقة
♦يحدد الوضع السريع بسرعة ما إذا كانت معلمات لوحة الحماية ضمن النطاق المحدد
♦سعة فائقة ، محاكاة كاملة لجهد بطارية PACK ، ماس كهربائى فوري إلى لوحة الحماية ،
يلتقط بدقة وقت ماس كهربائى والتيار
|
حدود |
نطاق الاختبار |
دقة |
|
عدد سلاسل الاختبار |
1-24 سلسلة |
|
|
مقياس الفولت |
الليثيوم الثلاثي (3.8 فولت) ، فوسفات الحديد الليثيوم (3.0 فولت) |
|
|
جهد حماية فائض |
0-5 فولت |
± 5 ميللي فولت |
|
تفريغجهد الحماية |
0-5 فولت |
± 5 ميللي فولت |
|
جهد الاسترداد الزائد (الاسترداد الذاتي) |
0-5 فولت |
± 5 ميللي فولت |
|
تفريغجهد الاسترداد (الاسترداد الذاتي) |
0-5 فولت |
± 5 ميللي فولت |
|
تيار حماية فائض |
0-50 أ |
± 0.1 أمبير |
|
تيار حماية الإفراط في التفريغ |
0-120 أ |
± 0.1 أمبير |
|
معادلة الجهد المفتوح
|
0-5 فولت |
± 5 ميللي فولت |
|
معادلة الوقت الحقيقي الحالي |
0-1000 مأ
|
± 1 مللي أمبير |
|
تأخير حماية التيار الزائد |
0-15 ثانية |
± 1 مللي ثانية |
|
تأخير حماية الشحن الزائد |
0-20 ثانية |
± 1 مللي ثانية |
|
تأخير حماية الإفراط في التفريغ |
0-20 ثانية |
± 1 مللي ثانية |
|
إجمالي الاستهلاك الذاتي |
0-10MA |
± 5uA |
|
قسم واحد للطاقة الذاتية الاستهلاك |
0-500uA |
± 1uA |
|
مقاومة الحلقة |
0-500 مΩ |
± 1 مΩ |
|
حماية ماس كهربائى (أكثر من 10 سلسلة) |
0-9999us |
± 1uS |
|
نطاق التطبيق |
تتوفر جميع حلول الأجهزة ومعظم لوحات البرامج في السوق |
|
|
تلاحظ |
يمكن للإصدار العادي للجهاز عمل ما يصل إلى 24 سلسلة ، إذا كان من الممكن تخصيص أكثر من 24 سلسلة. يفيض الإصدار العادي للجهاز بـ 60 أمبير و 120 أمبير ، ويمكن تخصيصه للتيارات العالية. تحتاج إلى عناصر اختبار خاصة ، يمكن تخصيصها |
|
التعليمات
أ:يمكن شحن حزمة البطارية وتفريغها بشكل طبيعي ، ولكن بعد فترة من الوقتجهد الخلية إلى 0 فولت؟
ب:عندما يكون جزء من حالة تسرب لوحة الحماية للمكثف (عادةً ما يكون تيار التسرب صغيرًا جدًا ،
الحد الأقصى لمستوى مللي أمبير) المتصل بالبطارية بعد استخدام الجهاز لا يمكن اكتشاف البطارية
أداء التسرب ، تم استهلاك استهلاك طاقة الخلية الموفر للطاقة هذا بواسطة لوحة الحماية ،
في الاستهلاك قبل نهاية الشحن في الوقت المناسب ، سيتم إلغاء هذه المجموعة من البطاريات.وبالتالي،
يوصى باختبار خلية البطارية قبل تثبيت اللوحة الواقية وكل قسم
اللوحة الواقية تستهلك قوتها الخاصة.
أ:يتم إقران كل خلية بشكل صارم ، ولكن كل خلية لها جهد كهربائي مختلف بعد استخدام البطارية لبعض الوقت؟
ب:قد يكون سبب عدم تناسق جهد البطارية هو اختلاف الاستهلاك الذاتي لخلية واحدة ،
أو تغيير المقاومة الداخلية للخلية أثناء التفريغ.
أ:شحن وتفريغ الشيخوخة متى سوف تجد حماية البطارية مقدما؟
ب:حماية البطارية مقدما قد تكون جزءا من قيمة الجهد حماية لوحة الحماية ليست كذلك ، أو
دورة شحن وتفريغ البطارية بعد تغير المقاومة الداخلية.في هذه المرحلة يمكن استخدامها تحت
دقة المتر المتعدد كل جهد بطارية متسق ، إذا كان ثابتًا فهذه هي لوحة الحماية
المشكلة ، وإلا لمشكلة الخلية.
أ:اثنان من قيمة الحماية الحالية للوحة الحماية هي نفسها ، لماذا سيتم حماية أحدهما متصل بالحمل ،
يمكن للآخر التفريغ بشكل طبيعي؟
ب:عندما يتم تصميم لوحة الحماية ، يكون لكل معلمة قيمة تأخير ، فقط عندما تكون المعلمة
المدة أطول من قيمة التأخير ، ستلعب لوحة الحماية دورها وستكون البطارية بأكملها
قطع.يمكن تعديل بيانات التأخير بشكل مناسب
