ISO9001 التلقائي خط تجميع حزمة بطارية ليثيوم أيون 5000pcs / h

منتوج وصف

خط تجميع حزمة بطارية الليثيوم الأوتوماتيكية 5000 قطعة في الساعة

اسم الجهاز: خط إنتاج أوتوماتيكي لحزمة بطارية تخزين طاقة الطاقة

نموذج المواصفات: BT-2113-18650

I. نطاق التطبيق ومقدمة الوظيفة

1. نطاق التطبيق:

تستخدم أساسا في وحدات بطاريات السيارات.إنتاج مؤتمت بالكامل لبطارية الطاقة وبطارية تخزين الطاقة وحزمة بطارية أداة الطاقة وبطاريات التطبيقات الأخرى

2. مطلوب 3 مشغلين فقط لتشغيل حزمة البطارية من الصندوق حتى إتمام اللحام.نظرًا للاختلاف في التكنولوجيا ، لا يمكن تشغيل بعض المواضع بواسطة الآلات ، وبالتالي يختلف عدد المشغلين

3 ، وظيفة رمز مسح الخلية الاختيارية ، حالة بيانات الخلية في شريحة أو بطارية مجمعة ، يمكن تتبع بيانات البطارية ، ويمكن أيضًا استخدامها كمقارنة خلية OCV ، حدد المنتجات المعيبة

4 ، 4 محور دعم روبوت Yamaha تلقائيًا ، أداء مستقر وموثوق

5 ، باستخدام Hikvision سلسلة CCD تحديد قطبية البطارية ، للتأكد من أن البطارية في قوس دون ظاهرة خطأ قطبية.

6 ، استخدام آلية تركيبة تباعد الخلايا ، مناسبة للتباعد المختلف للبطارية ، لحل مشكلة فتح تركيبات متعددة بسبب التباعد المختلف

7. استخدم مجموعتين من الليزر لتنظيف البقع على أسطح الأنود والكاثود للخلية لضمان جودة اللحام

8. وظائف دعم الجهاز:

18650 خلية مربعة أوتوماتيكية (10 * 10) تغذية تلقائية ← قشرة تلقائية ← مسح تلقائي للرمز ←

الفرز التلقائي (10 درجات جيدة ، الترس الأول NG) ← الفرز التلقائي للخلية ← المسح التلقائي ← الروبوت في القوس ← رؤية CCD للكشف عن القطب الموجب والسالب ← التنظيف بالليزر الجانب أ ← دوران القالب 1 ← لحام البقعة على الجانب أ 1 ← لحام البقعة على الجانب أ 2 ← دوران القالب 2 ← لحام موضعي على الجانب ب 2 ← لحام نقطي على الجانب ب 2 ← إخراج الغطاء تلقائيًا ← إخراج البطارية تلقائيًا ← خط تجميع شبه مكتمل للبطارية (اكتشاف مظهر اللحام النقطي ← لصق الملحقات ← اتصال لوحة الحماية ← تشكيل ← اختبار أداء شامل ، إلخ.)

9. أقصى شوط للمعدات: 430 مم في اتجاه المحور X ، و 270 مم في اتجاه المحور X ، و 21 مركزًا في اتجاه المحور X و 13 مركزًا في اتجاه المحور X عند تباعد 20.5 مم

10. كفاءة الإنتاج: 5000-6000 قطعة / ساعة

مقدمة لتركيب المعدات

وحدة 1

◎ الجزء الأساسي الكهربائي): 18650 نواة كهربائية للصندوق الأوتوماتيكي (10 * 10) تغذية أوتوماتيكية ، مرة واحدة 6

صندوق (600 قطعة 18650 خلية)

◎ لوحة تشطيب أوتوماتيكية

◎ المسح التلقائي للرمز ← جزء الفرز التلقائي (10 ملفات OK ، ملف NG واحد ، 2/3/4/5 يمكن تعيينها على أنها نفس الملف ، وزيادة عدد التخزين الخلوي ، كل فتحة 100 قطعة ، فتحتان متماثلتان ملف ، ثم 200 قطعة ، 3 فتحات في نفس الملف ، ثم 300 قطعة)

الوحدة 2

◎ مسح تلقائي للرمز ← تباعد تلقائي ← روبوت في الحامل ← كشف قطب كهربائي إيجابي وسلبي لبطارية CCD ← تنظيف بالليزر على الجانب أ (اختياري) ← دوران القالب 1 ← تنظيف بالليزر على الجانب ب (اختياري) ← لحام موضعي على الجانب أ 1 ← اللحام النقطي على الجانب أ 2 ← دوران القالب 2 ← لحام البقعة على الجانب ب 2 ← لحام البقعة على الجانب ب 2 ← إخراج الغطاء تلقائيًا ← إخراج البطارية تلقائيًا ← خط تجميع دورة المنتج شبه النهائي للبطارية (اكتشاف مظهر اللحام النقطي → لصق الملحقات

← اتصال لوحة الحماية ← التشكيل ← اختبار الأداء الشامل ، إلخ.)

الوحدة 3

◎ خط دورة واحدة لقالب السلسلة مزدوج السرعة

◎ 15 مجموعة من حامل قوالب اللحام النقطي (L530 * 380MM)

◎ 15 مجموعة من ألواح الغطاء العلوي والسفلي لقالب اللحام النقطي لكل طراز بطارية

خط إخراج البطارية نصف النهائي * 1

◎ خط ارتداد واحد لحامل القالب العلوي

الوحدة 4

خط دورة تجميع سلسلة مزدوجة السرعة * 1 (L16.5 * W1.3 * H2 متر)

BT-2410a ، جهاز اختبار المقاومة الداخلية للجهد الكلي / سلسلة 24 سلسلة * 1 مجموعة (اختياري)

◎ لحام نقطي بالليزر مزدوج الوضع * 1 مجموعة (لوحة الحماية و B + B- خط التفتيش)

◎ BT-85V05C50F بطارية اختبار شامل لأداء حزمة

الوحدة 5

◎ نظام كانبان الإلكتروني MES (واحد للخادم الرئيسي ، واحد لشاشة العرض الرئيسية ، واحد لـ SOP sub-kanban ، واحد لكل محطة)

◎ مزيل إلكتروستاتيكي * 2

◎ قم بتجميع الحلقة الثابتة لخط الدورة والإنذار الثابت ، مجموعة واحدة لكل محطة

مخطط تدفق الإنتاج

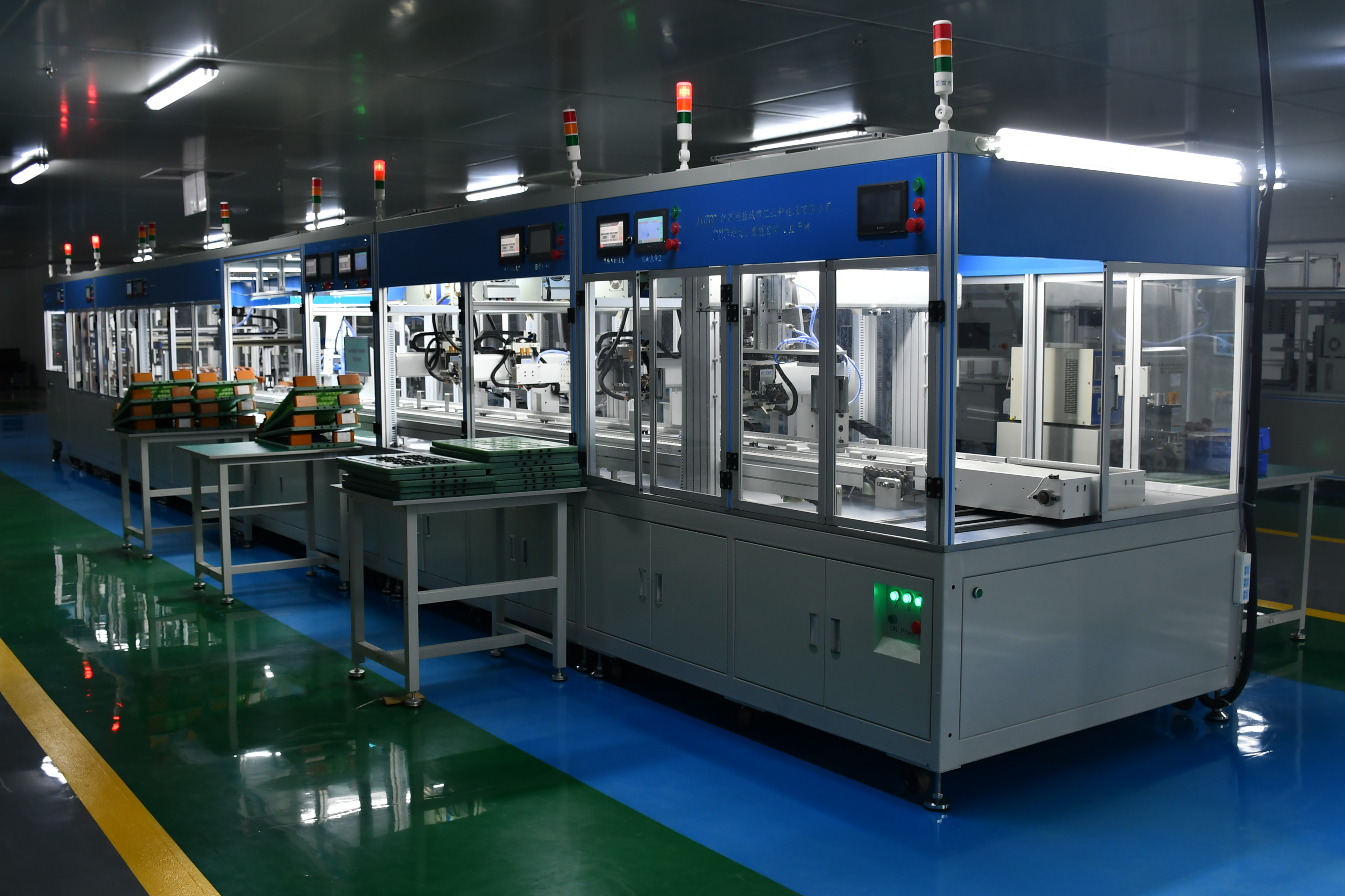

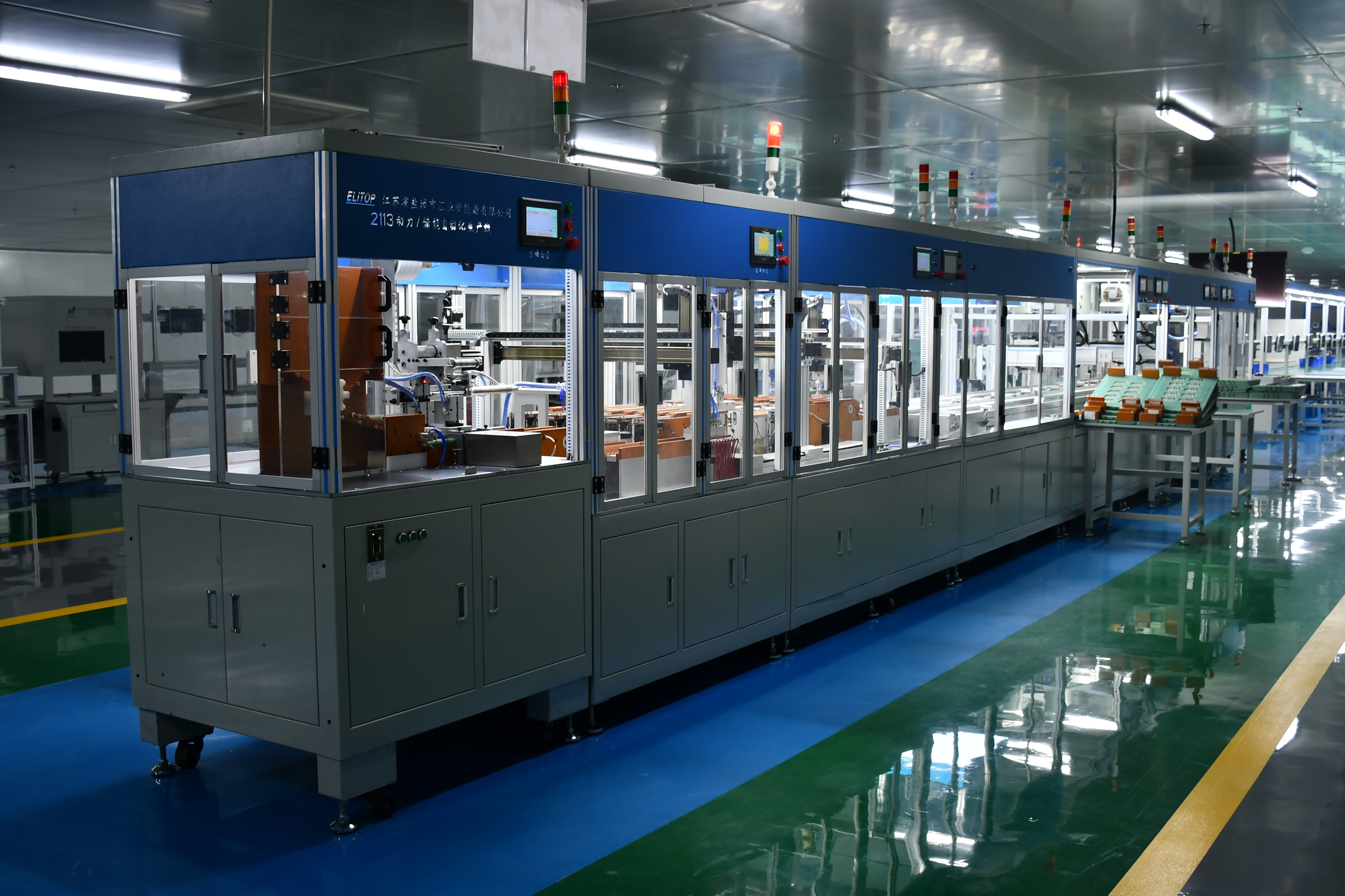

مخطط تخطيط المعدات

ملاحظة: BT-2113 الطاقة / الطاقة بطارية تخزين حزمة خط الإنتاج التلقائي L16.5 * W1.5 * 1.76m

خط تجميع دورة السلسلة المزدوجة السرعة L16.5 * W1.3 * 2M

ملاحظة: BT-2113 الطاقة / الطاقة بطارية تخزين حزمة خط الإنتاج التلقائي L16.5 * W1.5 * 1.76m

خط الدوران L4.6 * W1.8 H0.8 M

خط تجميع دورة السلسلة المزدوجة السرعة L16.5 * W1.3 * 2M

خامسا ، متطلبات بيئة المعدات

1 ، امدادات الطاقة: AC380V ± 10٪ ، 30KW 50HZ ± 10٪

2 ، مصدر الغاز: 0.4-0.8 ميجا باسكال ، لا ضباب مائي ، لا شوائب

3 ، درجة الحرارة المحيطة: 10-45

4 ، الرطوبة البيئية: لا يزيد عن 85r.h (بدون تكاثف للرطوبة)

5 ، البيئة بدون اهتزازات قوية ، لا يوجد غاز تآكل وغاز قابل للاشتعال والانفجار

مزايا وعيوب المعدات

1 ، BT-2113 خط إنتاج أوتوماتيكي لتخزين الطاقة / الطاقة ، صناعة بطاريات الطاقة الجديدة لتحقيق حلم مصنع الإنتاج الأوتوماتيكي المتطور

2 ، BT-2113 خط إنتاج أوتوماتيكي لتخزين الطاقة / الطاقة ، متوافق مع حجم البطارية ، يخضع لـ 18650 ، اتجاه المحور X 21 نواة (430 مم) ، اتجاه المحور Y 13 نواة (270 مم)

3 ، BT-2113 خط إنتاج أوتوماتيكي لتخزين الطاقة / الطاقة ، يمكن تجزئة الاستخدام المستقل ، ويمكن أيضًا استخدامها معًا

4 ، معيار الخط الأوتوماتيكي: معيار النوع القياسي مع مزود طاقة لحام البقعة BT-8000A ، معيار سلسلة Miaji الاختياري مع روبوت Yamaha ، قياسي مع ملحقات رمز المسح الجيني ، قياسي مع آلة وسم الراديوم ، آلة تنظيف ليزر الراديوم.

5 ، BT-2113 خط إنتاج أوتوماتيكي لتخزين الطاقة / الطاقة ، تصميم مضغوط ، هيكل معقول ، الحجم الكلي (من تلقائي على اللب إلى اللحام النقطي التلقائي): L16500MM * W1500MM * H1760MM ، تم تصميم خط دورة تجميع حزمة البطارية L16500MM * W1300MM * H2000MM ، وهو متوافق مع المصانع الكبيرة والصغيرة ، ويمكن تحقيق الإرساء السلس بين كل قسم دون تغيير الهيكل.

6. خط تجميع المنتجات شبه المصنعة للبطارية (الكشف عن مظهر اللحام النقطي ← ملحقات اللصق ← توصيل لوحة الحماية ← التشكيل ← اختبار الأداء الشامل ، إلخ): وفقًا لمتطلبات المنتج المختلفة ومتطلبات رسومات الملحقات.

7 ، إنتاج الشركة للخط الأوتوماتيكي ، كفاءة تصل إلى: 5000-6000pcs / H (حسب توازن موضع الخلية) ، جودة مستقرة ، معدل فشل منخفض.

8 ، درجة عالية من المعدات الذكية ، التصحيح البسيط ، سهل التعلم والفهم.

خدمة ما بعد البيع

1. يلتزم الطرف "أ" بتدريب مستخدمي معدات الطرف "ب" على التركيب والتصحيح والاستخدام والصيانة مجانًا ، وذلك لضمان أن مشغلي الطالب يمكنهم العمل بشكل طبيعي ومستقل ، ويمكن لموظفي الصيانة التعامل مع المشكلات الشائعة بشكل مستقل

2. فترة الضمان للجهاز هي سنتان.يكون الطرف "أ" مسؤولاً عن ثلاث ضمانات وفقًا للقوانين واللوائح الوطنية.بعد انتهاء الضمان ، صيانة مدى الحياة ، وبسعر التكلفة لتوفير قطع الغيار وقطع الغيار المستهلكة.إذا تم التعامل مع المشكلة خارج الموقع ، فيجب على المورد تقديم رد واضح عبر البريد الإلكتروني أو نموذج مكتوب في غضون 4 ساعات
