خط تجميع البطارية الأوتوماتيكي AC380V 50 / 60HZ مع ترانزستور 10000A

منتوج وصف

خط تجميع بطارية الطاقة الأوتوماتيكي AC380V 50 / 60HZ مخصص مع 10000A ترانزستور لحام نقطي مزدوج الجانبين

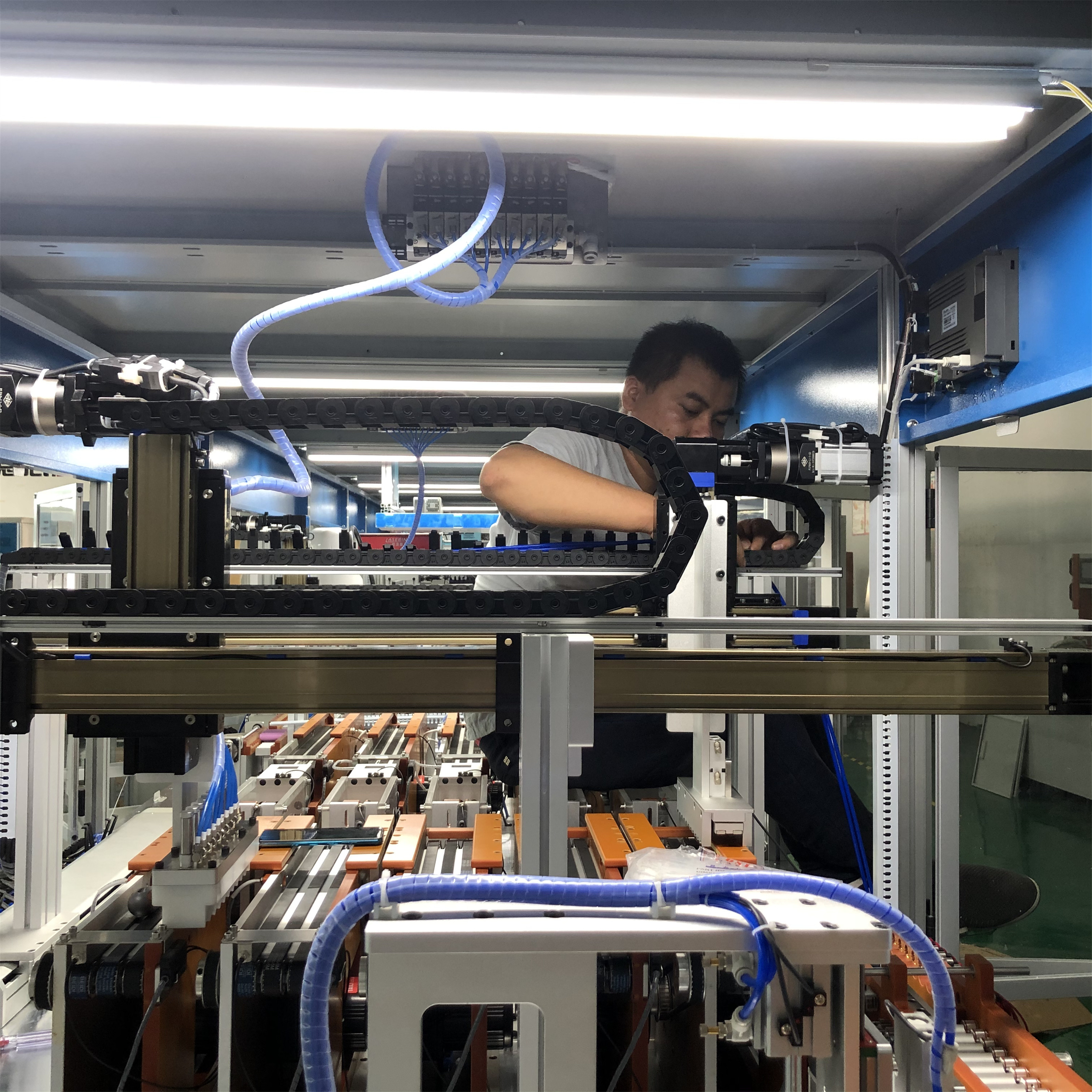

اسم الجهاز: خط إنتاج أوتوماتيكي لحزمة بطارية تخزين طاقة الطاقة

نموذج المواصفات: BT-2113-18650

I. نطاق التطبيق ومقدمة الوظيفة

1. نطاق التطبيق:

تستخدم أساسا في وحدات بطاريات السيارات.إنتاج مؤتمت بالكامل لبطارية الطاقة وبطارية تخزين الطاقة وحزمة بطارية أداة الطاقة وبطاريات التطبيقات الأخرى

2. مطلوب 3 مشغلين فقط لتشغيل حزمة البطارية من الصندوق حتى إتمام اللحام.نظرًا للاختلاف في التكنولوجيا ، لا يمكن تشغيل بعض المواضع بواسطة الآلات ، وبالتالي يختلف عدد المشغلين

3 ، وظيفة رمز مسح الخلية الاختيارية ، حالة بيانات الخلية في شريحة أو بطارية مجمعة ، يمكن تتبع بيانات البطارية ، ويمكن أيضًا استخدامها كمقارنة خلية OCV ، حدد المنتجات المعيبة

4 ، 4 محور دعم روبوت Yamaha تلقائيًا ، أداء مستقر وموثوق

5 ، باستخدام Hikvision سلسلة CCD تحديد قطبية البطارية ، للتأكد من أن البطارية في قوس دون ظاهرة خطأ قطبية.

6 ، استخدام آلية تركيبة تباعد الخلايا ، مناسبة للتباعد المختلف للبطارية ، لحل مشكلة فتح تركيبات متعددة بسبب التباعد المختلف

7. استخدم مجموعتين من الليزر لتنظيف البقع على أسطح الأنود والكاثود للخلية لضمان جودة اللحام

8. وظائف دعم الجهاز:

18650 خلية مربعة أوتوماتيكية (10 * 10) تغذية تلقائية ← قشرة تلقائية ← مسح تلقائي للرمز ←

الفرز التلقائي (10 درجات جيدة ، الترس الأول NG) ← الفرز التلقائي للخلية ← المسح التلقائي ← الروبوت في القوس ← رؤية CCD للكشف عن القطب الموجب والسالب ← التنظيف بالليزر الجانب أ ← دوران القالب 1 ← لحام البقعة على الجانب أ 1 ← لحام البقعة على الجانب أ 2 ← دوران القالب 2 ← لحام موضعي على الجانب ب 2 ← لحام نقطي على الجانب ب 2 ← إخراج الغطاء تلقائيًا ← إخراج البطارية تلقائيًا ← خط تجميع شبه مكتمل للبطارية (اكتشاف مظهر اللحام النقطي ← لصق الملحقات ← اتصال لوحة الحماية ← تشكيل ← اختبار أداء شامل ، إلخ.)

9. أقصى شوط للمعدات: 430 مم في اتجاه المحور X ، و 270 مم في اتجاه المحور X ، و 21 مركزًا في اتجاه المحور X و 13 مركزًا في اتجاه المحور X عند تباعد 20.5 مم

كفاءة الإنتاج: 5000-6000 قطعة / ساعة
